古建百科

    联系我们

    贵州保利文物古建有限公司

    联系人:饶总

    手  机:135-9501-7989

    电  话:0851-85586648

    邮  箱:149876668@qq.com

    网  址:www.gzblww.com

    地  址:贵阳市观山湖区阳关大道麒龙商务港B座15楼6号

    您的当前位置: 首 页 >> 古建百科 >>

    贵州仿古建筑:青砖烧制方法和注意事项

    发布日期:2021-08-24 关键词:贵州文物,贵阳古建,贵州古建

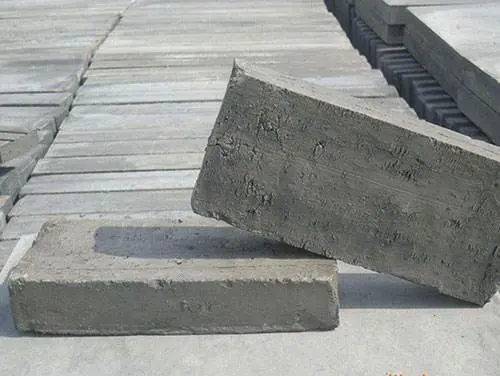

          青砖是归于烧结砖;古青砖的主要原料为粘土,粘土加水和谐后,揉捏成型,再入砖窑焙烤至(1000度左右),用水冷却,让粘土中的铁不完全氧化,使其 具有非常好的耐风化,耐水等特性。经检测古青砖的抗压大于10兆帕,吸水率小于20%,仿古青砖便是模仿古青砖的各类款式、按照古青砖的烧制方法,选用古 青砖仿古筒瓦所用的粘土材料现代烧制的青砖是仿古修建材料常见的一种。
    贵州文物修缮
          青砖是粘土烧制的,粘土是某些铝硅酸矿物长时间风化的产物,具有很强的粘性而得名。将粘土用水调和后制成砖坯,放在砖窑中煅烧(900℃-1100℃,并且要持续8-15小时)便制成砖。粘土中含有铁,烧制过程中完全氧化时生成三氧化二铁呈红色,即常用的红砖;而如果在烧制过程中加水冷却,使粘土中的铁不完全氧化而生成低价铁(FeO)则呈青色,即青砖。青砖和红砖的硬度是差不多的,只不过是烧制完后冷却方法不同,而红砖是自然冷却,简单一些,所以生产红砖多,青砖是水冷却(其实是一种缺氧冷却),操作起来比较麻烦,所以生产的比较少。虽然强度、硬度差不多,但青砖在抗氧化,水化,大气侵蚀等方面性能明显优于红砖。 青砖烧制时间一般是根据窑炉大小决定;小窑(在2-2.5万块青砖左右)一般在13天(不包括饮水)饮水一般3天时间;大窑则需要25天左右。古建砖瓦专家(北京长城古建)主要规格有:60×240×10mm、75×300×120mm、100×380mm、100×400×120mm、200×400mm、240×115×53mm、400×400×50mm

          粘土黏土(英语:clay),又作粘土,是颗粒非常小的(<2µm)可塑的硅酸铝盐。除了铝外,黏土还包含少量镁、铁、钠、钾和钙,是一种重要的矿物原料。

          黏土一般由硅酸盐矿物在地球表面风化后形成。但是有些成岩作用也会产生黏土。在这些过程中黏土的出现可以作为成岩作用进展的指示。

          黏土由多种水合硅酸盐和一定量的氧化铝、碱金属氧化物和碱土金属氧化物组成,并含有石英、长石、云母及硫酸盐、硫化物、碳酸盐等杂质。粘土矿物的颗粒细小,常在胶体尺寸范围内,呈晶体或非晶体,大多数是片状,少数为管状、棒状。粘土矿物用水湿润后具有可塑性,在较小压力下可以变形并能长久保持原状,而且比表面积大,颗粒上带有负电性,因此有很好的物理吸附性和表面化学活性,具有与其他阳离子交换的能力。一些粘土矿物的矿物有:高岭石:石脂:蒙脱石:蛭石:伊来石:水铝英石:


    [文章来源网络仅供参考交流使用,如有版权问题,请联系删除]

    本文网址:http://gzblww.com/new-4496608.html

    关键词:贵州文物,贵阳古建,贵州古建

    服务热线:

    135-9501-7989

    0851-85586648

    扫一扫,关注我们

    贵州保利文物古建有限公司

    【微信公众号】
